Как выбрать безканальную воздухонагревательную башню для сварочных мастерских
2026-08-28
Как мировые производители выбирают подходящую конфигурацию воздухонагревателя без воздуховодов для сложных сварочных, режущих и производственных цехов с ограниченным пространством?
Выбор подходящей башни для удаления дымовых газов при сварке зависит от динамики теплового потока, планировки рабочих мест и высоты крана. Разработанная компанией POWER SPACE, бесканальная башня для очистки воздуха (или автономная промышленная башня для очистки воздуха) очищает окружающий воздух в цехе без необходимости прокладки внешних воздуховодов или прокладки труб через стены. Предлагая конфигурации с верхним всасыванием и нижним всасыванием/верхней подачей воздуха, башни POWER SPACE улавливают токсичные частицы через 360° входные отверстия, используют автоматизированное управление ПЛК и легко перемещаются с помощью прочных колесиков, обеспечивая оптимальное покрытие чистым воздухом для централизованных сварочных цехов, многофункциональных станций и помещений с ограниченным пространством.

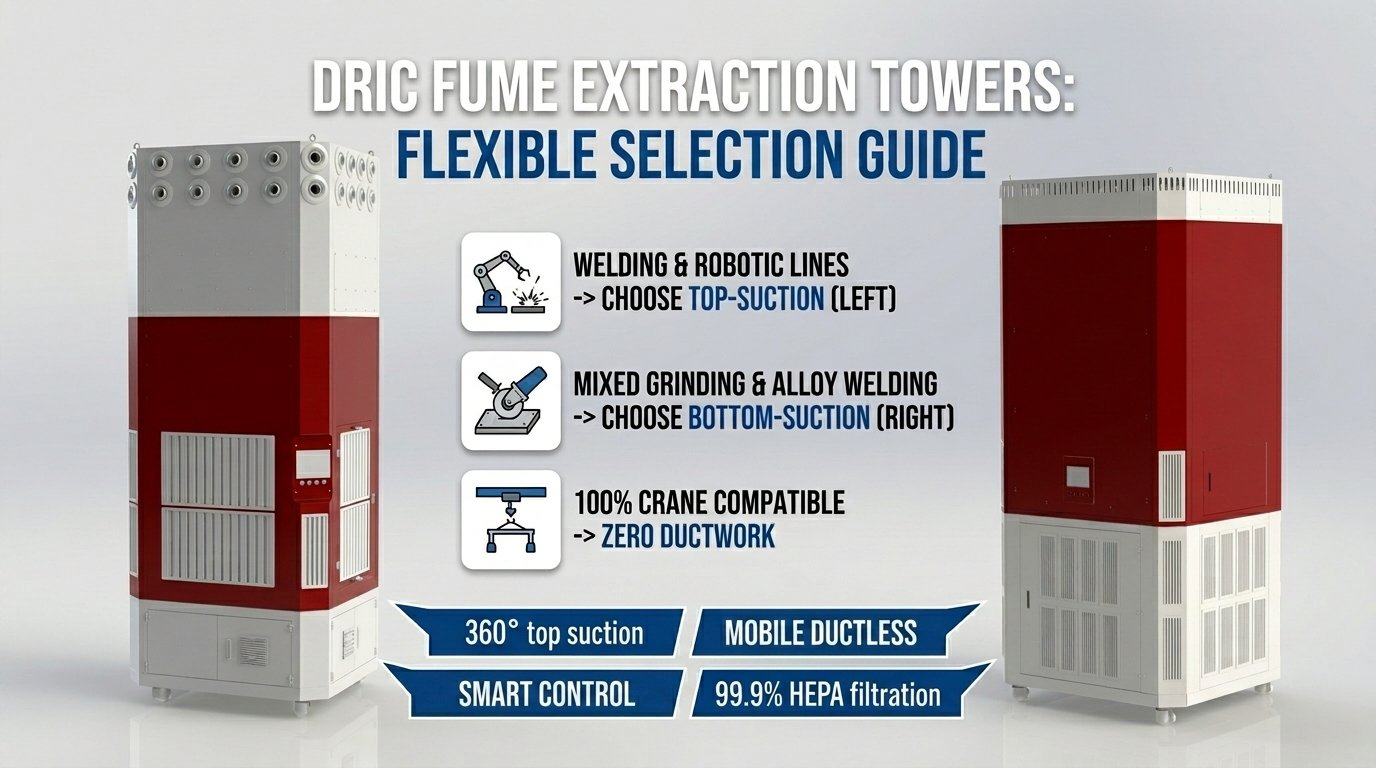

1. Таблица выбора модели: воздухонагреватели с верхним и нижним всасыванием
Для выбора подходящей автономной промышленной воздухоочистительной башни необходимо согласовать схему воздушного потока с технологическим тепловыделением, высотой потолка и планировкой вашего предприятия:
| Конфигурация / Критерии | Вытеснительная башня с верхним всасыванием (LW-C-1609X) | Воздухораспределительная башня с нижним всасыванием (LW-C-1608S) | Комбинированная стратегия |
| Механизм воздушного потока | Верхние всасывающие патрубки с углом обзора 360° отводят поднимающиеся теплые пары; нижние жалюзи выпускают чистый воздух. | Вентиляционные решетки среднего уровня забирают окружающий воздух; верхние сферические сопла направляют чистый воздух на большие расстояния. | Комбинированное распределение струй с верхним захватом и большой дальностью полета по большим открытым заливам. |
| Идеальная конфигурация рабочего места | Многопозиционная ручная сварка, роботизированные сварочные ячейки, сварка тяжелых металлоконструкций. | Смешанные сварочные и шлифовальные работы, зоны с высокой запыленностью, рабочие зоны с низкими потолками без сильных тепловых потоков. | Просторные производственные цеха с высокими потолками, в которых наблюдается как локальное задымление, так и повсеместное распространение пыли. |
| Лучше всего использовать, когда... | Интенсивный жар создает мощный естественный восходящий тепловой поток (поднимающийся дым). | В некоторых производственных процессах образуется много холодной пыли или требуется направленный поток чистого воздуха на большие расстояния. | Для обеспечения бесперебойной работы цеха необходима полная циркуляция воздуха, включая зоны сварки в высоких цехах и шлифовки в низких цехах. |
| Высота подъема мостового крана | Полная совместимость; отсутствие воздуховодов или подвесных кронштейнов, препятствующих работе крановых мостов. | Полная совместимость; автономное основание обеспечивает полную свободу движения крана по рельсам. | Полностью бесканальная система; обеспечивает беспрепятственное перемещение моста крана по всем пролетам. |
| Преимущество, обусловленное ограниченностью пространства. | Компактные вертикальные габариты; идеально подходят для помещений с ограниченным пространством рядом со сварочными станциями. | Гибкое размещение вдоль периметральных стен для направления очищенного воздуха внутрь. | Обеспечивает максимальную подачу чистого воздуха на квадратный метр без загромождения пола. |
2. Протокол инженерного отбора: соответствие условий цеха оборудованию.
При настройке сети воздухонагревателей DRIC без воздуховодов следуйте этим основным рекомендациям по применению:
1.Оценка многоэтапной сварки (ручной, роботизированной и для тяжелых металлоконструкций)
Для централизованных цехов, где используются как ручная дуговая сварка, так и роботизированные сварочные линии, а также производится крупномасштабное изготовление металлоконструкций, следует выбирать башни с верхним всасыванием. Сварка генерирует значительное количество тепла, в результате чего токсичный дым быстро поднимается вверх. Башни с верхним всасыванием улавливают этот поднимающийся тепловой поток непосредственно на уровне потолка (360°), прежде чем он рассеется по всему предприятию.
2.Почему вытяжные колпаки выходят из строя на станках лазерной резки
Установка вытяжных колпаков над станками лазерной резки НЕ рекомендуется из-за двух основных рисков: высокоскоростные искры могут напрямую попадать на верхние фильтры и создавать опасность возгорания, а широкие вытяжные колпаки нарушают точную динамику воздушного потока, необходимую для отвода пыли со стола лазерного станка. Для удаления пыли от лазерной резки необходимо использовать специальные системы вытяжки с боковым или нисходящим потоком воздуха, дополненные градирнями для фильтрации воздуха в цехе.
3.Решение проблем, связанных с ограниченным пространством.
В условиях крайне ограниченной площади сварочного цеха следует использовать автономные башни DRIC с верхним всасыванием. Благодаря вертикальной конструкции и компактным габаритам (часто менее 1,5 м²) и отсутствию необходимости в воздушном канале над ними, их можно размещать в узких коридорах, рядом с колоннами здания или вдоль периметральных стен, не мешая перемещению рабочих или подготовке материалов.
4.Внедрение гибридной комбинированной системы
В больших производственных цехах, где сочетаются высокотемпературная сварка алюминия/меди с низкотемпературной шлифовкой или лазерной резкой, следует применять гибридную стратегию. Разместите верхние всасывающие башни рядом с зонами интенсивной сварки для улавливания поднимающегося дыма, а нижние всасывающие/верхние подающие башни используйте вблизи периметра цеха для подачи отфильтрованного воздуха вглубь помещения, создавая полный цикл циркуляции воздуха внутри здания.
3. Часто задаваемые вопросы
В: Сколько установок для очистки воздуха мне потребуется для моей мастерской (по площади)?
A: Необходимое количество установок зависит от объема цеха (Д*Ш*В) и целевой скорости воздухообмена (обычно от 4 до 8 воздухообменов в час для промышленной сварки) . Как правило, одна стандартная вытяжная башня DRIC для сварки эффективно покрывает площадь помещения приблизительно 150-300 м² (примерно 1600-3200 кв. футов), в зависимости от высоты потолка и концентрации пыли. Инженеры-технологи DRIC выполняют точные объемные расчеты во время консультации.
В: Может ли безканальная градирня для очистки воздуха заменить традиционные вытяжные рукава для сбора отработанного воздуха?
А: Да , в условиях, где использование манипуляторов для сбора дымовых газов нецелесообразно. Хотя гибкие манипуляторы отлично подходят для точечного сбора, операторам часто сложно постоянно менять их положение на больших сварных конструкциях, и они физически мешают работе мостиков кранов. Бесканальная градирня для очистки воздуха непрерывно очищает атмосферу в цехе, улавливая пары без необходимости регулировки сварочных капюшонов или манипуляторов во время работы.
В: Требуется ли для монтажа прокладка каких-либо наружных воздуховодов или прокладка коммуникаций через стены?
А: Нет. Каждая автономная промышленная воздухоочистительная башня DRIC представляет собой полностью бесканальную , автономную систему. Очищенный воздух фильтруется через высокоэффективные внутренние картриджи и рециркулируется непосредственно обратно в цех. Это исключает необходимость прокладки труб через крышу, получения разрешений на наружную вытяжку и значительных потерь энергии на отопление/охлаждение, связанных с традиционными системами вытяжной вентиляции с воздуховодами.
