Судостроение: Вытяжка дымовых газов непосредственно на горелке
2026-08-20
Судостроительная отрасль является основой мировой торговли, но в то же время это одна из самых сложных сред с точки зрения безопасности труда. Между массивными стальными корпусами и сложной сетью балластных цистерн, двойного дна и машинных отделений сварщикам часто приходится работать «в самом сердце чудовища».
В таких ограниченных и узких пространствах традиционная вентиляция часто оказывается неэффективной. Именно здесь технология вакуумной (Hi-Vac) вытяжки сварочных дымов становится не просто вариантом, а необходимостью.
Дилемма судостроения: почему стандартные решения терпят неудачу
На типичном заводе с открытой планировкой обычно используют передвижную вытяжку с большим гибким рукавом. Однако судостроение – это совсем не типичная ситуация.
Пространственные ограничения: Сварщики часто работают в отсеках, доступ к которым осуществляется только через небольшие люки. Громоздкий передвижной сварочный аппарат невозможно доставить в эти помещения.
Проблемы с маневренностью: Даже если бы мобильный блок поместился, постоянное перемещение большого всасывающего рукава невозможно, когда сварочный аппарат зажат между перегородками.

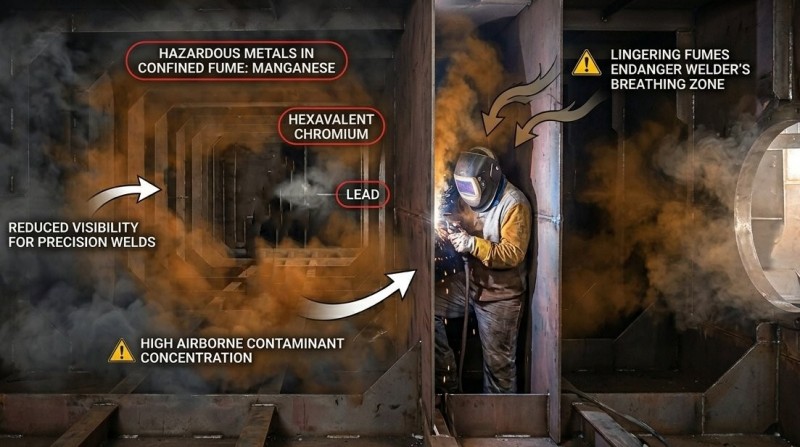

Перекрестное загрязнение: В закрытых стальных конструкциях сварочные пары (содержащие опасные вещества, такие как марганец, шестивалентный хром и свинец) отражаются от стен и задерживаются в воздухе, образуя токсичное «облако», представляющее опасность не только для сварщика, но и для всех, кто находится поблизости.
Встречайте высоковакуумные технологии: революция «у источника»
Системы с высоким вакуумом принципиально отличаются от систем с низким вакуумом (большим объемом воздуха). В то время как стандартный вытяжной вентилятор пытается захватить большой объем воздуха на расстоянии, вытяжной вентилятор с высоким вакуумом использует высокое статическое давление для отвода меньшего объема воздуха с очень высокой скоростью через шланги малого диаметра.
Встроенная система всасывания горелки: чистый воздух начинается с дуги.

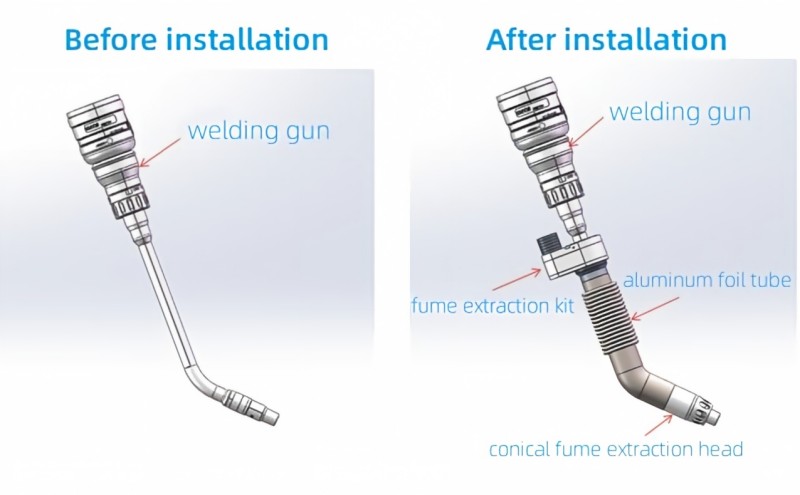

Наиболее существенным преимуществом для судостроителей является возможность использования сварочных горелок со встроенным дымоотводящим устройством. Вместо отдельного, громоздкого вытяжного колпака, вытяжное сопло встроено непосредственно в переднюю часть сварочного пистолета.

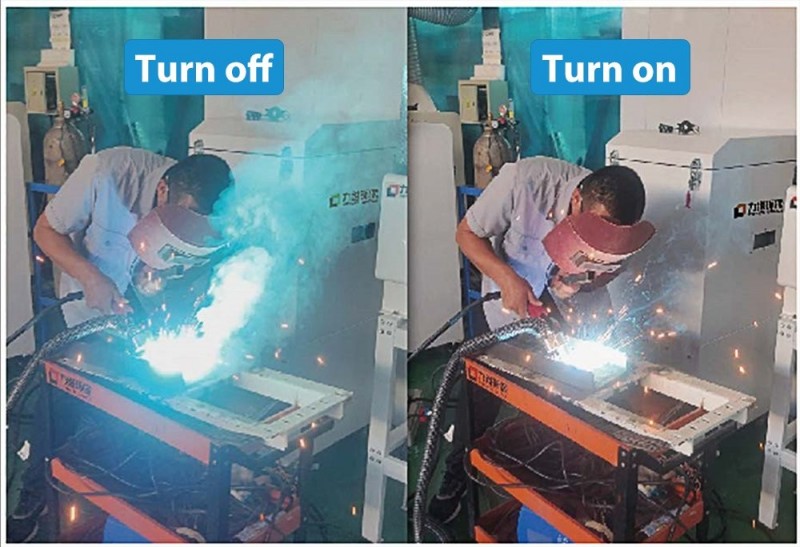

Как только сварщик зажигает дугу, вакуумная система немедленно улавливает дым, прежде чем он достигнет зоны дыхания сварщика. Эта система отвода дыма «на горелке» автоматически следует за движениями руки сварщика — ручная регулировка всасывающего рычага не требуется.
Узкий шланг с длинной стрелой

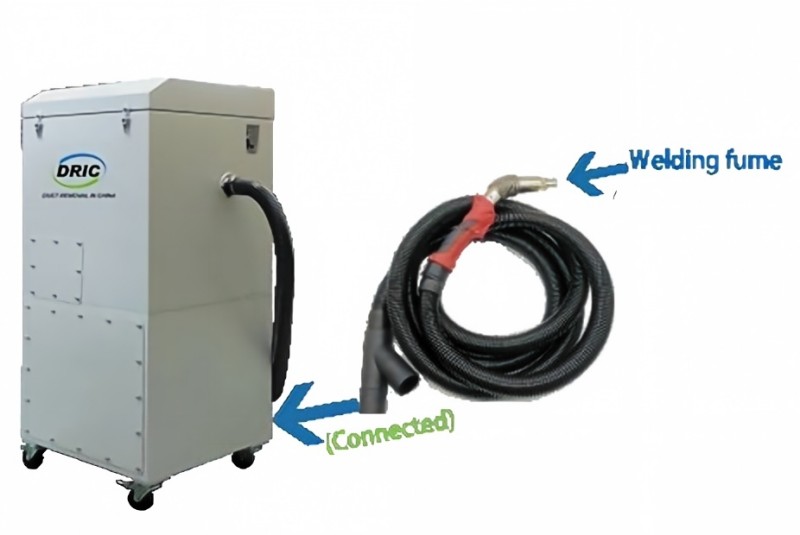

В судостроении источник питания и вакуумная установка могут находиться на расстоянии от 20 до 50 метров от места сварки. В системах высокого вакуума используются тонкие армированные шланги (обычно диаметром от 32 до 50 мм). К таким шлангам относятся:
Достаточно лёгкий, чтобы его можно было протянуть через узкие трубы и канализационные люки.
Достаточно прочный, чтобы выдерживать трение пола на судостроительном заводе.
Способен поддерживать высокую мощность всасывания на больших расстояниях без значительной потери давления.
Технические преимущества высоковакуумных систем на верфях
Чтобы понять, почему эта система является эталоном для сварки в узких пространствах, необходимо взглянуть на её технические характеристики:
Эффективная фильтрация опасных паров
В судостроении используются различные сплавы и покрытия, которые выделяют сложные химические пары. Высоковакуумные установки обычно оснащаются HEPA-фильтрами или картриджами с покрытием из ПТФЭ, обеспечивая эффективность фильтрации до 99,9%. Пыль собирается в герметичный контейнер, предотвращая вторичное загрязнение при утилизации.
Функция автоматического запуска/остановки
На загруженной верфи эффективность имеет первостепенное значение. Большинство промышленных вакуумных установок оснащены автоматическим датчиком вакуума. Когда сварщик зажигает дугу, вакуум включается; когда он останавливает сварку, вакуум отключается (часто с небольшой задержкой для очистки шланга). Это экономит энергию и продлевает срок службы двигателя.
Возможности многопользовательского доступа
Крупномасштабные проекты судостроения часто требуют работы нескольких сварщиков в одном и том же участке. Высоковакуумные системы могут быть сконфигурированы как централизованные системы, где одна мощная турбина поддерживает несколько точек всасывания через коллектор. Это устраняет необходимость в десятках отдельных машин, загромождающих палубу.
Повышение производительности и соблюдение требований безопасности.
Помимо пользы для здоровья, внедрение высокоэффективной вакуумной экстракции напрямую влияет на финансовые результаты:
Сокращение времени простоя: сварщикам не нужно останавливаться каждые десять минут, чтобы переставлять тяжелый вытяжной колпак. Они могут полностью сосредоточиться на сварочном шве.
Улучшенная видимость: мгновенное устранение «дымовой завесы» в месте образования дуги обеспечивает сварщику более четкий обзор сварочной ванны, что приводит к повышению качества сварных швов и сокращению количества доработок.
Соответствие нормативным требованиям: Международные стандарты (такие как OSHA в США или ISO 15012-1) становятся все более строгими в отношении сварочных дымов. Использование систем удаления дыма непосредственно в источнике демонстрирует приверженность самым высоким стандартам безопасности, что имеет решающее значение для международных контрактов в сфере судостроения.
Основные моменты, которые следует учитывать при выборе вытяжного устройства для судостроения.
При выборе оборудования для вашего предприятия учитывайте следующие характеристики:
Статическое давление (Па): Убедитесь, что устройство обеспечивает достаточную «подъемную силу» (обычно выше 20 000 Па), чтобы преодолеть сопротивление длинных шлангов.
Мобильность турбины: несмотря на длину шлангов, основной блок должен быть портативным или пригодным для подъема краном, чтобы его можно было перемещать между различными палубами судна.
Система очистки фильтра: Ищите устройства с импульсно-струйной очисткой. Эта система использует струю сжатого воздуха для автоматической очистки фильтра, обеспечивая поддержание постоянной мощности всасывания в течение всей смены.
Заключение
Эволюция судостроения требует эволюции и в области средств безопасности. Времена, когда в стальных корпусах полагались только на «естественную вентиляцию», прошли. Внедрение вакуумных вытяжных устройств для удаления сварочных дымов с помощью горелки и тонких шлангов позволяет руководителям верфей защитить свой самый ценный актив — своих работников — и одновременно повысить эффективность работы в самых сложных и узких пространствах.
В судостроении чистый воздух перестал быть роскошью и стал инструментом, обеспечивающим успех.
