Пример установки для удаления пыли при сварке MIG/MAG
2026-07-28
Ищете высокоэффективное решение для отвода дыма при сварке MIG / MAG в динамичном производстве фурнитуры?
Профессиональная мобильная установка для удаления пыли действует как маневренный локализованный защитный экран, улавливающий токсичные микрочастицы, пары металлов и густой дым непосредственно у сварочной дуги. Наши мобильные вытяжки сварочного дыма производства компании DRIC оснащены высоковакуумными всасывающими двигателями со скоростью 2500-3000м3 / ч, многоступенчатыми искрогасящими противопожарными сетками и поворотными кронштейнами с внешним каркасом на 360 °. Заменяя неэффективные недорогие агрегаты, которые выходят из строя под нагрузкой, компания DRIC предлагает мощное решение для отвода дыма при сварке MIG / MAG, которое легко перемещается вместе с ручными сварщиками на автоматизированных линиях обработки арматуры и оборудования.
1. Практическое исследование: Обработка арматурного оборудования и динамическая сварка MIG / MAG
При производстве высокоточного оборудования, такого как арматура и трубные компоненты, роботизированные сварочные ячейки выполняют автоматизированные операции большого объема. Однако для вторичной сборки и индивидуальной подгонки обычно требуются операторы ручной сварки MIG / MAG, которые динамично перемещаются между разными рабочими столами.
Операционная задача Клиента
Смешанная среда автоматизации:На заводе работают автоматизированные роботизированные сварочные ячейки вместе с 2 действующими ручными сварочными машинами. Эти операторы перемещаются взад и вперед между различными приспособлениями для выполнения прихваток и наложения швов на арматурные принадлежности.
Требования к плотности дыма и подвижности:При сварке MIG / MAG металлическим материалом промышленных клапанов образуются густые металлические пары и высокотемпературные искры. Поскольку два сварщика часто перемещаются, стационарные колпаки над головой оказались совершенно неэффективными.
Улавливатель "дешевых вытяжек":Для удаления дыма клиент ранее приобрел недорогие, готовые мобильные вытяжки. Эти дешевые агрегаты вышли из строя почти сразу — двигателям не хватало статического давления, достаточного для вытягивания дыма через гибкие кронштейны, внутренние соединения быстро забивались сажей, а бумажные фильтры без маркировки пропитывались в течение нескольких недель, оставляя в мастерской густой туман.
Решение DRIC: пилотное испытание с низким уровнем риска

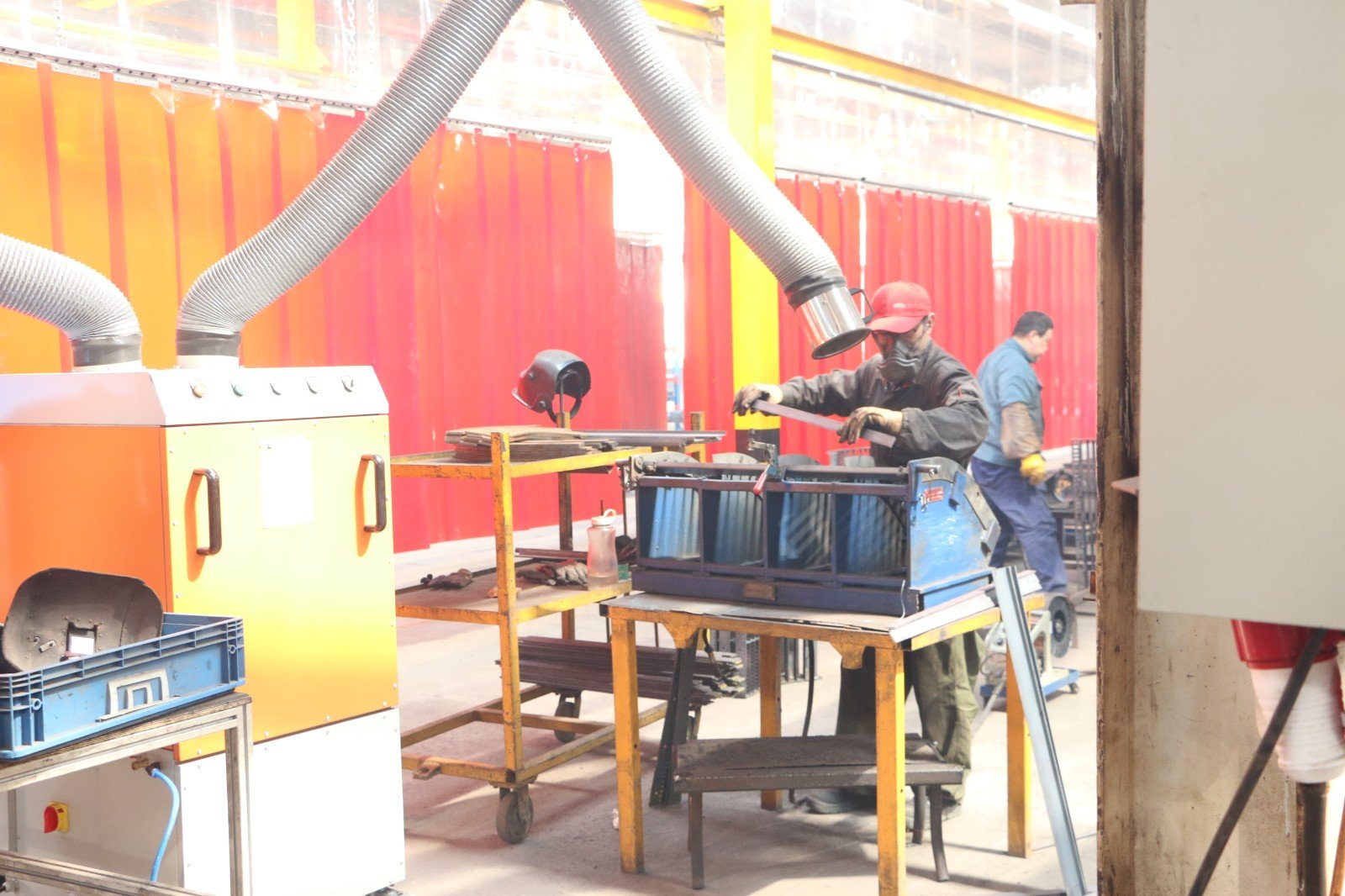

Компания DRIC развернула две мобильные пылеулавливающие установки промышленного класса, оснащенные всасывающими рычагами с внешним каркасом и встроенными противопожарными сетками. Установленные непосредственно на ручных станциях MIG / MAG, устройства мгновенно улавливают пары у источника, предоставляя клиенту проверенный и масштабируемый способ обеспечения соответствия требованиям к воздухообмену в цехах.
2. Сравнение технических параметров: Недорогие устройства по сравнению с ДРИК Инжиниринг
Чтобы помочь специалистам по подбору поставщиков избежать проблем с производительностью, приведенное ниже сравнение подчеркивает технические различия между стандартными бюджетными экстракторами и промышленными решениями DRIC:
| Технические параметры | Недорогой бюджетной вытяжки | Мобильная вытяжная установка DRIC |
| Всасывание и статическое давление | резко падают под нагрузкой; не удается улавливать тяжелые пары MIG / MAG на расстоянии более 10 см. | Высоковакуумное статическое давление 2500-3000м3/ч для надежного захвата на высоте 30-40 см. |
| Защита от искр | с базовой сеткой или без нее; искры попадают непосредственно на бумажные фильтрующие элементы и прожигают их. | Многоступенчатая противопожарная сетка и отстойник; охлаждает и сбрасывает тяжелые искры перед фильтром. |
| Конструкция всасывающего рычага | Внутренние фрикционные соединения, которые забиваются сажей, теряют натяжение и ограничивают поток воздуха. | Рычаг с внешним каркасом на 360 °; удерживает механические соединения вне потока грязного воздуха. |
| Технология фильтрации | Дешевая целлюлозная бумага; быстро засоряется под воздействием маслянистого дыма от сварки оборудования. | Картридж с покрытием из нановолокна/ ПТФЭ; оснащен автоматической очисткой обратной импульсной струей. |
3. Пошаговая стратегия пилотного внедрения мобильной ручной сварки
При переходе заводов на низкоэффективное оборудование следуйте этой 4-шаговой схеме развертывания, чтобы проверить эффективность перед полной интеграцией парка:
1.Определение зон ручной сварки с высокой мобильностью
Найдите станции ручной сварки MIG / MAG, расположенные рядом с основными роботизированными сварочными камерами. Измерьте типичный радиус перемещения двух ручных операторов, работающих с арматурой.
2.Позиционирование Автономных Пробных установок
Установите два мобильных вытяжных устройства для удаления сварочного дыма DRIC непосредственно на станциях ручного управления. Отрегулируйте всасывающие рычаги с внешним каркасом $3\text{--} 4 \text {m} $ непосредственно над действующими сварными швами.
3.Проверьте Улавливание дыма и устранение искры
Используйте агрегаты во время интенсивных сварочных смен MIG /MAG. Убедитесь, что встроенная противопожарная сетка надежно перехватывает искры и что густые синие клубы дыма полностью втягиваются в вытяжку, не попадая в общий воздух помещения.
4.Наладить Плановое техническое Обслуживание и полностью Расширить автопарк
Используйте встроенную импульсно-струйную систему очистки сжатым воздухом ежедневно и раз в две недели опорожняйте нижний поддон для сбора золы. При проверенной стабильности всасывания выкатывайте идентичные агрегаты на станциях вторичного измельчения или сборки.
4. Часто задаваемые вопросы: Информация о поиске поставщиков для производителей оборудования
Вопрос: Почему предыдущий дешевый мобильный экстрактор клиента вышел из строя при сварке MIG / MAG?
Ответ: Недорогие экстракторы обычно используют осевые вентиляторы низкого давления и дешевые всасывающие рычаги с внутренним шарниром. При сварке MIG / MAG образуется густой металлический дым и горячие брызги. Дешевые внутренние соединения быстро накапливают липкую сажу, ограничивая поток воздуха, в то время как бумажные фильтры без номинала быстро засоряются при высокой загрузке частицами, в результате чего мощность всасывания падает почти до нуля в течение нескольких недель.
Вопрос: Может ли мобильная установка для удаления пыли работать наравне с ручными сварщиками, которые переключаются с одного приспособления на другое?
Ответ: Да. Мобильные вытяжки сварочного дыма DRIC построены на мощных поворотных роликах со встроенными тормозными замками, что позволяет одиночным операторам без особых усилий перекатывать шкаф между приспособлениями. В паре с кронштейнами с внешним каркасом стоимостью 360 долларов США сварщики могут перемещать вытяжной колпак одной рукой за считанные секунды, перемещаясь по сложным линиям сборки клапанов.
Вопрос: Как встроенный искрогаситель защищает вытяжку при сварке проволокой MIG/MAG в тяжелых условиях?
Ответ: При сварке MIG / MAG образуются интенсивные горячие искры. Установки DRIC оснащены многоступенчатой системой защиты, начиная с механической противопожарной сетки на входе, за которой следует внутреннее отстойное помещение. Противопожарная сетка физически блокирует крупные тлеющие угли, в то время как камера отстаивания снижает скорость воздуха, в результате чего крупные искры остывают и безопасно падают в нижний поддон для сбора, прежде чем попасть на фильтрующий картридж из нановолокна.
