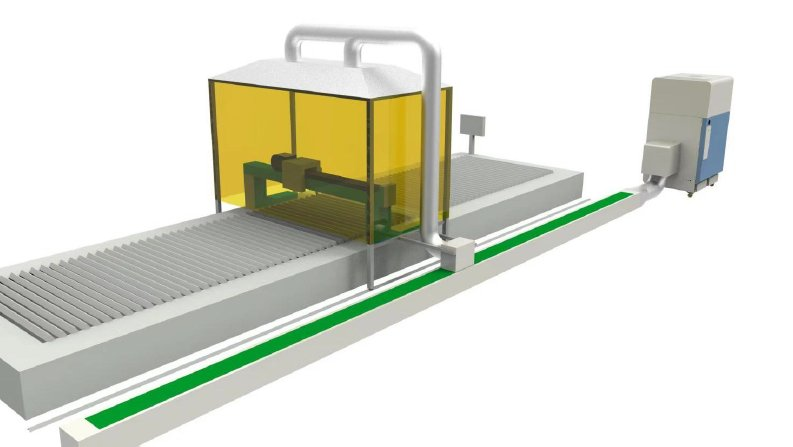

Размеры и техническое Руководство по лазерной системе Пылеулавливания
2026-07-28
Как точно определить размер и выбрать лазерную систему пылеулавливания для вашего мощного станка для резки?
Правильный выбор лазерной системы пылеулавливания требует точного инженерного расчета, основанного на физических размерах вашей лазерной станины, мощности генератора, диаметре воздуховода и настройке внутренней вентиляции стола. Разработанные компанией DRIC, наши сверхмощные лазерные пылеуловители и пылеуловители для лазерных резаков обеспечивают специализированное всасывание под высоким статическим давлением (4000-9000 м3/ ч), встроенные многоступенчатые искрогасители и системы самоочистки картриджей с импульсной струей. Точное соответствие параметрам вашего станка обеспечивает эффективность фильтрации 99,97% до 0,3 мкм, отсутствие загрязнения оптических линз и максимальное время безотказной работы лазера.
1. Основные технические параметры: 6 Факторов для выбора размера лазерного пылеуловителя
Чтобы убедиться, что ваш пылеуловитель для лазерных резаков обеспечивает достаточную скорость всасывания без потери мощности или выхода из строя при большой задымленности, оцените эти 6 важнейших параметров машины во время технического поиска:
1. Эффективная площадь Режущего слоя
Физические размеры вашего рабочего стола (напр.g., 3015 / 3м * 1,5 м, 4020 / 4м * 2м или широкоформатные установки обменных столов) напрямую определяют общий объем воздуха и дыма, образующихся при резке. Большие поверхности слоя требуют большего общего объема выхлопных газов (м3 / ч) для поддержания отрицательного давления во всем корпусе.
2. Номинальная мощность лазера (ваттность)
Более высокая мощность лазера (3 кВт, 6 кВт, 12 кВт, до 30 кВт+)режет более толстые металлические пластины на более высоких скоростях, создавая более плотный металлический дым с более высокой температурой, субмикронный, и более тяжелые искровые нагрузки. Для повышения мощности требуются специальные огнестойкие материалы из нановолокон PTFE и усовершенствованные искрогасители.
3. Диаметр отверстия Выпускного канала кровати
Физический выходной диаметр выпускного отверстия вашей машины определяет скорость воздушного потока и падение статического давления. Соответствующий размер воздуховодов предотвращает опасные воздушные пробки или чрезмерную потерю статического давления при длительных проходах воздуховодов.
4. Метод вытяжки из слоя (только всасывание по сравнению с Двухтактный /Выдувной)
Только всасывание (прямой выпуск):Полностью полагается на вентилятор пылесборника для отвода паров из нижних слоевых камер.
Двухтактный (выдув-всасывание):Используется вспомогательный вентилятор для проталкивания паров через стол к основному всасывающему каналу. Такая конфигурация оптимизирует эффективность вытяжки, но изменяет расчеты общего расхода воздуха.
5. Тип настольного вентиляционного клапана (открытый или Синхронизированный/Следующий тип)
Открытый тип (постоянно открытый):Все внутренние воздушные заслонки по всей длине кровати остаются открытыми одновременно. Это требует значительно большего объема воздушного потока (м3/ ч) для поддержания всасывания по всей машине.
Синхронизированный/ следующий тип (зональные заслонки):Внутренние заслонки автоматически открываются только в определенной зоне, где работает режущий механизм. Это концентрирует отрицательное давление, позволяя пылеуловителю лазерного резака высокого давления обеспечивать превосходное улавливание дыма.
6. Технические Характеристики электрической мощности мастерской
Промышленные лазерные установки различаются в зависимости от региона мира. Вы должны подтвердить напряжение (220 В, 380 В, 415 В, 480 В), частоту линии (50 Гц или 60 Гц) и наличие специальных проводов нейтрали (N) и заземления (PE) для предотвращения неисправностей платы управления и электрических помех.
2. Матрица технических параметров: Технические Характеристики классического лазерного Пылесборника DRIC
Используйте приведенные ниже официальные технические характеристики, чтобы согласовать требования к расходу воздуха на вашем режущем станке с мощными промышленными вытяжными установками DRIC:
| Технический параметр | DRIC LW-S-1204-055 | DRIC LW-S-1206-075 | DRIC LW-S-1209-110 |
| Мощность двигателя | 5,5 кВт | 7,5 кВт | 11 кВт |
| Производительность процесса (воздушный поток) | 4000-5000м3/ч | 5500-6500м3/ч | 8000-9000м3/ч |
| Приблизительные размеры (Ш * Д *В) | 1100*1100*1970 мм | 1100*1100*2620 мм | 1520*1220*2730 мм |
| Конфигурация фильтрующего картриджа | 4 горизонтальных картриджа | 6 горизонтальных картриджей | 9 горизонтальных картриджей |
| Наилучшим образом подходят для применения | Станины для волоконных лазеров среднего размера (3015/4020), зональные заслонки. | Высокомощные волоконные лазерные установки (4020/6020) для резки тяжелым дымом. | Широкоформатные лазерные станины (6020+), высокоскоростные системы с несколькими порталами или открытого типа. |
3. Пошаговый процесс поиска и интеграции
При выборе нового лазерного пылеуловителя для вашего производственного цеха следуйте этому 4-шаговому техническому протоколу:
1.Архитектура вентиляции машины для аудита
Определите, используется ли в вашей лазерной станине вентиляция открытого типа или заслонки, синхронизированные с порталом. Измерьте размеры станины и диаметр отверстия главного вытяжного канала.
2.Выберите Соответствующую Емкость блока DRIC
Сопоставьте ваши требования к расходу воздуха (4000-9000 м3 / ч) с линейкой моделей DRIC LW-S (5,5 кВт, 7,5 кВт или 11 кВт), чтобы обеспечить достаточное статическое давление вакуума в воздуховоде.
3.Проверьте Электроснабжение и защиту от искрения
Подтвердите подачу питания на ваше предприятие (380 В / 50 Гц, 480/60 Гц, 3 фазы с нейтралью / заземлением). При резке углеродистой стали или алюминия используйте встроенный многоступенчатый искрогаситель противопожарной сетки.
4.Подключите автоматическую Импульсно-Струйную Очистку и ввод в эксплуатацию
Подключите к агрегату подачу чистого сжатого воздуха силой 0,4-0,6 МПа. Настройте импульсно-струйную продувку на основе перепада давления для автоматического удаления пылевидных коржей во время активных смен резки.
4. Часто задаваемые вопросы: Информация о размерах и технических подборах
Вопрос: Почему для лазерного стола с открытой вентиляцией требуется пылесборник большего размера, например, для модели мощностью 11 кВт?
Ответ: Вентиляционные столы открытого типа оставляют открытыми все воздушные заслонки по всей длине кровати одновременно. Это распределяет мощность всасывания по обширной физической площади, требуя коллектора высокой производительности, такого как DRIC LW-S-1209-110 (8000-9000 м3 / ч), для поддержания сильного отрицательного давления. Синхронизированные столы открывают только заслонку непосредственно под активной головкой, позволяя устройствам меньшего размера, таким как LW-S-1204-055 (5,5 кВт), достигать равной производительности захвата.
Вопрос: Как разница в электрической мощности (напряжение, частота, нейтраль / заземление) влияет на работу вентилятора лазерного пылесборника?
Ответ: Промышленные двигатели для удаления пыли и схемы управления ПЛК чувствительны к фазному напряжению и частоте линии. Запуск двигателя частотой 50 Гц в электросети частотой 60 Гц без надлежащей регулировки частоты вращения вентилятора приводит к превышению скорости вентилятора, перегревая катушки двигателя. Кроме того, отсутствие надлежащей нейтрали или линии заземления может создавать электрические помехи, которые мешают автоматическому управлению импульсно-струйным таймером и датчикам перепада давления.
Вопрос: Как мощность лазера влияет на выбор фильтрующего материала в пылесборнике лазерного резака?
Ответ: Когда мощность волоконного лазера превышает 6 кВт, скорость резки значительно возрастает, что приводит к увеличению плотности частиц и интенсивному искрообразованию. Стандартные бумажные или полиэфирные фильтры мгновенно засоряются или загораются. Для работы с мощными лазерами требуются огнестойкие картриджи из нановолокон с мембраной из ПТФЭ в сочетании с механическими искрогасящими противопожарными сетками для безопасного сброса тлеющих углей до того, как они попадут в основную фильтровальную камеру.
